SL十字滑块联轴器(Q/JL03-2001)

时间:2011-05-18 15:48 作者:明通机械公司 点击:
销售电话:0317-5660990
图文传真:0317-8310490
E-mail:mingtonglzq@163.com
SL十字滑块联轴器(Q/JL03-2001)详细参数

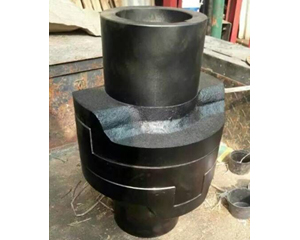

十字滑块联轴器

  十字滑块联轴器又名金属滑块联轴器,其滑块呈圆环形,用钢或耐磨合金制成,适用于转速较低,传递转矩较大的传动。十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移。 这种联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。 因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。 这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。

规格 公称转矩
Tn(N·M)
许用转速
[n]r/min
轴孔直径
d
D D L H S

转动惯量
(kg.m 2 )
重量
(kg)
SL70 120 250 15~18 70 32 42 14 0.5 0.002 1.5
SL90 250 250 20~30 90 45 52 14 0.008 2.6
SL100 500 250 36~40 100 60 70 19 0.026 5.5
SL130 800 250 45~50 130 80 90 19 0.07 10
SL150 1250 250 55~60 150 95 112 19 0.14 15.5
SL170 2000 250 65~70 170 105 125 24 0.25 22.4
SL190 3200 250 75~80 190 110 140 29 0.5 31.5
SL210 5000 250 85~90 210 130 160 33 1.0 0.9 45
SL240 8000 250 95~100 240 140 180 33 1.6 59.5
SL260 9000 250 100~110 260 160 190 33 2 76
SL280 10000 100 110~120 280 170 200 33 3 94.3
SL300 13000 100 120~130 300 180 210 43 4.3 111
SL320 16000 100 130~140 320 190 220 43 5.7 129
SL340 20000 100 150 340 210 250 48 8.4 162
SL360 32500 100 160 360 240 280 48 19.2 258
SL400 38700 80 170 400 260 300 48 26.1 305
SL460 63000 70 200 460 300 350 58 62.9 560
