梅花弹性联轴器的优点和拆卸

2022-10-06 20:01:53

梅花弹性联轴器根据客户实际使用工况的需要分为光孔加紧定螺钉安装、键槽加紧定螺钉安装、夹紧式安装、夹紧加键槽安装、花键夹紧式安装、胀紧套安装等。光孔加紧定螺钉安装是对于小扭矩梅花联轴器进行N个紧定螺钉向轴施加锁紧力矩,梅花联轴器的这种安装形式是螺钉的前端与轴心接触,以实现无间隙传动,有可能会导致轴心的毁损或拆卸艰难。

梅花弹性联轴器的优点:

1、梅花弹性联轴器具有良好的补偿轴向,径向和角向轴线偏移性能,减振有力的,结构简单,工作平稳,无噪音,不用润滑,维修简单,装卸方便,工艺性好,成本还行。

2、弹性元件受压,结构简单。克服了梅花形弹性联轴器的缺点:换弹性元件时移动半联轴器,双法兰梅花形弹性联轴器和转动惯量,应用范围受到限制。

3、可派生为多种结构形式,通用性好,适用范围广,便用推广,该联轴器突出的优点之一是只需其适合于轴线对中安装困难,要求尽量减少辅助工时的工况环境。

4、传递相同转矩时径向尺寸比GB4323弹性套柱销联轴器要小得多,质量轻,转动惯量小。

梅花弹性联轴器由安装误差或承受的变形所造成的位移补偿是可以被矫正的,而且在实际制造的过程当中,有可能会出现一些轴承磨损的现象,或者是整个零部件来回旋转的过程当中不平衡,那么这个时候对温度变化将会产生确定影响,因此他们之间的位移同样也存在补偿。如果要对梅花联轴器进行分类的话,那么他们基本上分为固定的、可移动的和弹性的。

梅花联轴器紧凑型、无齿隙,提供三种不同硬度弹性体;可吸收振动,补偿径向和角向偏差;结构简单、方便维修、便于检查。

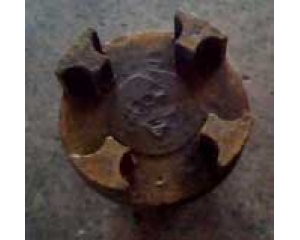

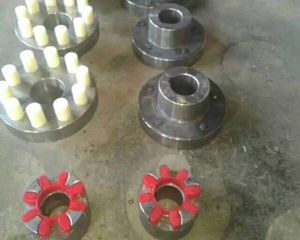

梅花弹性联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,是由两个金属爪盘和一个弹性体组成,特性是弹性弹性体一般都是是工程塑料或是橡胶组成。弹性联轴器的寿命也就是弹性的寿命,由于弹性是是受压而显而易见受拉。

在梅花联轴器拆卸前,要对联轴器各零部件之间互相配合的位置作一些记号,以作复装时的参考。用于高转速机器的联轴器,其联接螺栓经过称重,标记需要清楚,不能搞错。对梅花联轴器的全部零件进行清洗、清理及质量评定是联轴器拆卸后的一项为重要的工作。零部件的评定是指每个零部件在运转后,其尺寸、形状和材料性质的现有状况与零部件设计确定的质量标准进行比较,判定哪一些零部件能继续使用,哪一些零部件应修理后使用,哪一些属于应该报废愈新的零部件。

在梅花联轴器拆卸过程中,困难的工作是从轴上拆下轮。对于键联接的轮,一般用三脚拉马或四脚拉马进行拆卸。选用的拉马应该与轮的外形尺寸相配,拉马各脚的直角挂钩与轮后侧面的结合要适当,在用力时不会产生滑脱想象。这种方法仅用于过盈比小的轮的拆卸,对于过盈比大的轮,经常采用加热法,或者同时配合液压千斤顶进行拆卸。

对梅花联轴器的全部零件进行清洗、清理及质量评定是联轴器拆卸后的一项为重要的工作。零部件的评定是指每个零部件在运转后,其尺寸、形状和材料性质的现有状况与零部件设计确定的质量标准进行比较,判定哪一些零部件能继续使用,哪一些零部件应修理后使用,哪一些属于应该报废愈新的零部件。
