LAK鞍形块弹性联轴器

时间:2011-05-18 11:23 作者:明通机械公司 点击:
销售电话:0317-5660990
图文传真:0317-8310490
E-mail:mingtonglzq@163.com
LAK鞍形块弹性联轴器详细参数

LAK鞍形块弹性联轴器

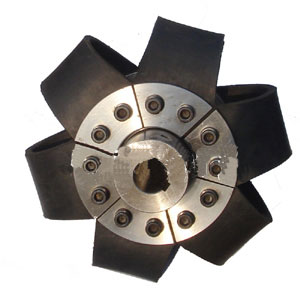

  LAK鞍形块弹性联轴器用于联接两同轴线的传动轴系。具有一定的径向、轴向、角向补偿和减震性能。环境温度为–20~+80℃,传递公称转矩为63~50000N·m。
 LAK型鞍形块弹性联轴器是由若干个鞍形橡胶块通过螺栓与主、从动端半联轴器联接以传递转矩,结构简单,零件数量少,装拆方便,易于维护,具有良好的减振缓冲和较大的轴线偏移补偿性能,运动及变形所产生热量通过旋转可自动散发,鞍形块弹性元件全系列只有四种规格,通用互换性好,有利于降低成本。可应用于矿山、冶金、船舶、纺织等行业中。



LAK型鞍形块弹性联轴器(JB/T7684-95)

型号 公称转 许用转 轴孔直径 轴孔长度 D D--1 S S1 H 转动惯 质量
矩Tn/ 速[n]/ d1、d2 Y型 J1、Z1型 量I/ m/kg
N·m r·min-1   L L1 kg·m2
LAK1 63 3700 20、22、24 52 38 155 50 10 30 50 0.005 3.4
25、28 62 44
30、32 82 60
LAK2 100 3500 25、28 62 44 165 60 0.007 4.8
30、32、35、38 82 60
LAK3 160 3150 28 62 44 185 75 0.018 8.73
30、32、35、38 82 60
40、42、45 112 84
LAK4 250 3000 30、32、35、38 82 60 0.018 8.86
40、42、45、48 112 84
LAK5 500 2500 40、42、45、48、50、55、56 235 95 15 45 75 0.039 14.4
60、63、65 142 107
LAK6 630 2400 42、45、48、50、55、56 112 84 240 100 0.043 16.1
60、63、65、70、71 142 107
LAK7 1000 2000 45、48、50、55、56 112 84 290 120 0.147 29
60、63、65、70、71、75 142 107
LAK8 1600 1700 50、55、56 112 84 340 130 0.28 38.5
60、63、65、70、71、75 142 107
80 172 132
LAK9 2500 1500 50、55、56 112 84 385 145 25 70 115 0.424 53
60、63、65、70、71、75 142 107
80、85、90 172 132
LAK10 4000 1250 50、56 112 84 460 160 1.03 76.6
60、63、65、70、71、75 142 107
80、85、90、95 172 132
100 212 167
LAK11 6300 1050 60、63、65、70、71、75 142 107 530 180 2.38 128
80、85、90、95 172 132
100、110 212 167
LAK12 7100 1000 65、70、71、75 142 107 575 190 3.32 144
80、85、90、95 172 132
100、110、120 212 167
LAK13 10000 900 75 142 107 630 225 5.45 198
80、85、90、95 172 132
100、110、120、125 212 167
130、140 252 202
LAK14 14000 850 85、90、95 172 132 665 250 30 115 200 5.56 242
100、110、120、125 212 167
130、140、150 252 202
LAK15 20000 750 100、110、120、125 212 167 740 280 10.3 330
130、140、150 252 202
160、170、180 302 242
LAK16 31500 650 110、120、125 212 167 880 305 23.5 475
130、140、150 252 202
160、170、180 302 242
190 352 202
LAK17 50000 550 120、125 212 167 1040 345 50.2 701
130、140、150 252 202
160、170、180 302 242
190、200、220 352 282
