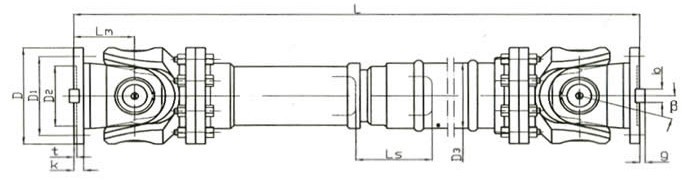

BF型十字轴式万向联轴器基本参数和主要尺寸
| 型号 | 回转 直径 D | 公称转矩 Tn /N.m | 疲劳转矩 Tf kN.m | 轴线折角 β | 伸缩量 | 尺寸 | 转动惯量 I kg.m2 | 质量G kg | ||||
| Ls | Lmin | D3 | Lm | Lmin | 每增长 100mm | Lmin | 每增长 100mm | |||||
| SWC180BF | 180 | 12.5 | 6.3 | ≤25 | 100 | 810 | 114 | 110 | 0.267 | 0.0070 | 80 | 2.8 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 152 | 120 | 0.778 | 0.0234 | 138 | 4.9 |
| SWC250BF | 250 | 63 | 31.5 | ≤15 | 140 | 1035 | 168 | 140 | 1.445 | 0.0277 | 196 | 5.3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 194 | 160 | 2.873 | 0.0510 | 295 | 6.3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 219 | 180 | 5.094 | 0.0795 | 428 | 8.0 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 267 | 194 | 9.195 | 0.2219 | 632 | 15.0 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 267 | 215 | 16.62 | 0.2219 | 817 | 15.0 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 325 | 260 | 28.24 | 0.4744 | 1290 | 21.7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 325 | 270 | 46.33 | 0.4744 | 1631 | 21.7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 426 | 305 | 86.98 | 1.3570 | 2567 | 34.0 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 426 | 340 | 147.50 | 1.357 | 3267 | 34.0 |
万向联轴器的共同特点是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并地传递转矩和运动。万向联轴器 大的特点是具有较大的角向补偿能力，结构紧凑，传动。
