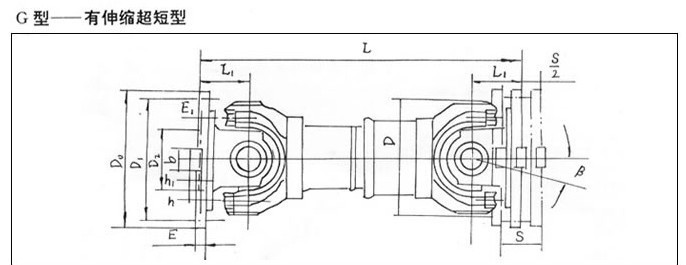

SWP-G型有伸缩超短型万向联轴器基本参数和主要尺寸
| 型号 | 回转 直径 D |
公称转矩 Tn /N.m |
疲劳转矩 Tf kN.m |
轴线折角 β |
尺寸 | 传动惯量 I |
质量 G |
|
| L | L1 | kg·m2 | kg | |||||
| SWP225G | 225 | 18 | 8 | ≤5 | 435 | 68 | 0.331 | 60 |
| SWP250G | 250 | 25 | 11.2 | ≤5 | 515 | 80 | 0.624 | 97 |
| SWP285G | 285 | 35.5 | 16 | ≤5 | 565 | 90 | 1.182 | 120 |
| SWP315G | 315 | 50 | 25 | ≤5 | 620 | 100 | 2.290 | 170 |
| SWP350G | 350 | 71 | 35.5 | ≤5 | 715 | 108 | 3.793 | 256 |
万向联轴器适用于联结空间同一平面上两轴轴线夹角β≤45o的传动场合,传递公称转矩11.2-1120N.m.WSD型为单十字万向联轴器,WS型为双十字万向联轴器每节 大轴间夹角45o.成品孔H7,可根据要求,开键槽,六方孔和四方孔.允许两轴间夹角在限定的范围内随工作需要而改变.
